Pekerjaan ukur tanah dimulai saat yang menentukan bukan kuat tekan lapisan di bawah tapak, melainkan naik-turun permukaannya: pada ketinggian berapa lantai dicor, ke mana limpasan hujan dibuang, seberapa dalam tanah dipotong. Bandung menyulitkan jawaban itu karena reliefnya tidak seragam dalam satu hamparan.

Pusat kota menghuni dasar cekungan bekas danau purba yang nyaris rata, kaki Tangkuban Perahu menanjak di utara, wilayah selatan berbagi ketinggian dengan Citarum. Alat ukur mencatat posisi dan beda tinggi, lalu menerjemahkannya menjadi peta berkontur, irisan penampang, dan daftar koordinat. Rincian metode ada di halaman jasa pemetaan topografi.

Tiga relief dalam satu kota: dasar cekungan, lereng utara, dataran Citarum

Danau purba yang mengering meninggalkan endapan halus di dasar cekungan, dan endapan itulah yang membuat Sumur Bandung, Lengkong, Regol, serta Astana Anyar terasa rata. Beda tinggi dua kampung bertetangga sering hanya puluhan sentimeter sepanjang ratusan meter, tak terpisah oleh mata.

Menuju utara, kemiringan muncul mendadak. Cidadap, Coblong, Sukasari, dan Cibeunying Kaler duduk di kaki gunung; koridor Dago dan Setiabudi menanjak, dan satu tapak bisa berselisih beberapa meter hanya dari jalan ke batas belakang. Sisi selatan melandai ke Dayeuhkolot, Baleendah, dan Bojongsoang, mengikuti jalur Citarum yang membelok ke hilir.

Mengapa bidang yang tampak rata paling sulit dibaca

Ketika seluruh tapak hanya naik beberapa desimeter, garis kontur setengah meter cuma muncul segelintir dan gambar tampak rapi padahal miskin informasi. Yang menentukan justru unsur yang tidak tergambar sebagai garis: punggung jalan, ambang saluran, arah limpasan. Pengukuran di pusat kota karena itu menambah kerapatan titik dan merekam muka jalan, kanstin, serta dasar saluran eksisting.

Selisih 15 cm mampu memindahkan genangan dari halaman ke ruang tamu sebelah, atau membelokkan air hujan ke dinding sendiri. Di permukiman rapat, penimbunan oleh satu pemilik lahan mengubah aliran bagi seluruh gang di belakangnya; hanya peta yang memuat ketinggian di kedua sisi batas yang bisa menjelaskannya.

Sesudah elevasi disepakati, lapisan di bawahnya kerap belum diperiksa, padahal urugan tebal di atas endapan danau menambah beban tanpa menambah daya dukung. Jasa sondir tanah Bandung menutup bagian itu lewat profil tahanan konus hingga kedalaman rencana, sehingga kontur dan data tanah dipakai dalam satu keputusan.

Skala dan interval kontur: dipilih dari keputusan, bukan dari luas

Untuk perencanaan tapak, penetapan elevasi lantai, dan lampiran perizinan, skala 1:1.000 dengan kontur tiap 0,5 meter memberi keseimbangan: cukup rinci untuk menaruh saluran, masih terbaca pada lembar A1.

Tahap pekerjaanSkalaSpasi konturYang bisa diputuskan
Penjajakan kawasan, studi kelayakan1:5.0001 meterZona bangunan, arah masuk, perkiraan volume kasar
Site plan, neraca cut and fill1:2.0000,5 sampai 1 meterLetak massa bangunan, tinggi urugan, batas teras
Perencanaan tapak, drainase, lampiran izin1:1.0000,5 meterElevasi lantai, kemiringan saluran, titik tangkapan air
Gang sempit, ramp basement, tangga1:5000,25 meterBeda tinggi ambang, kemiringan ramp, ruang bebas
Koridor jalan dan saluran1:1.000, vertikal 1:1000,5 meter plus potongan tiap 20 meterGalian badan jalan, tinggi jagaan saluran

Pada dasar cekungan, garis tiap 0,5 meter jarang-jarang sehingga beban informasi berpindah ke angka titik tinggi. Di lereng Dago dan Cidadap, spasi yang sama menghasilkan garis berdesakan yang menuntut irisan penampang, sebab jarak antargaris di kertas tidak lagi mewakili kemiringan.

Titik tinggi, koordinat, dan pengikatan yang bisa diulang

Berkas diserahkan dalam tiga bentuk: gambar vektor berlayer, PDF, dan lembar kerja koordinat. Angka ketinggian diambil dari pembacaan alat di lapangan, bukan interpolasi antargaris, karena pada bidang rata interpolasi bisa menyimpang lebih jauh daripada selisih yang hendak dibaca.

Sistem koordinat wajib disebut: TM-3 zona 48.2 bila gambar akan digabung dengan data nasional, atau koordinat lokal tapak untuk perencanaan internal. Ketinggian pun perlu acuan, yaitu tinggi ortometrik terhadap bidang referensi, bukan tinggi elipsoid keluaran penerima satelit; selisih keduanya di Bandung belasan meter dan tak boleh tercampur dalam satu lembar.

Dua patok tetap ditanam di posisi yang tidak dilewati alat berat, koordinat dan ketinggiannya dicatat, lalu difoto dengan latar mudah dikenali. Bila yang pertama hilang saat pekerjaan berjalan, pengukuran lanjutan masih punya pegangan. Model permukaan TIN ikut dikirim agar perencana dapat menghitung galian dan timbunan sendiri.

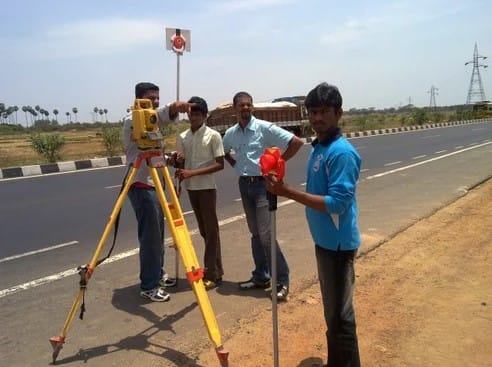

Pengukuran topografi di lahan Bandung dengan alat ukur dan rambu untuk mengambil titik tinggi

Lereng Tangkuban Perahu: teras, dinding penahan, dan air dari atas

Di Cidadap, Coblong, dan Sukasari, kemiringan menjadi variabel utama. Kontur memperlihatkan di mana teras layak dibuat, seberapa tinggi dinding penahan di kaki lereng, dan ke mana air dari atas dialihkan agar tidak melewati fondasi. Gambar berkontur tanpa irisan cenderung menghasilkan teras dengan galian dan timbunan tidak seimbang sehingga tanah didatangkan dari luar.

Lereng juga memaksa keputusan struktur lebih awal. Ketinggian yang sudah terukur menjadi rujukan letak lubang bor, dan pekerjaannya bisa disambung dengan jasa boring SPT untuk memperoleh nilai N pada kedalaman yang sama.

Dayeuhkolot, Baleendah, Bojongsoang: ketinggian lantai ditentukan muka air Citarum

Di selatan, yang menentukan bukan kemiringan melainkan posisi terhadap sungai. Saat Citarum naik, saluran yang bermuara ke sana berhenti mengalir dan air bertahan di kampung. Dari peta didapat dua angka penting: ketinggian dasar saluran eksisting dan letak pertemuannya dengan sungai. Kemiringan tersedia dihitung dari keduanya; bila di bawah 0,1 persen, pilihannya saluran lebih lebar, kolam tampung, atau pompa.

Pengukuran karena itu merekam tinggi muka air saat pekerjaan berlangsung, bukan cuma tanah kering. Lantai biasanya dinaikkan 40 sampai 60 cm di atas puncak genangan tercatat, angka itu harus berasal dari titik terukur, bukan kebiasaan kawasan lain.

Efek lanjutannya soal akses: selisih 30 cm antara lantai dan jalan sudah menuntut satu-dua anak tangga, dan untuk ruko atau gudang kemiringan ramp dihitung agar kendaraan tetap bisa masuk.

Gang sempit di 30 kecamatan: mengapa ketinggian dari satelit meleset

Kota Bandung dibagi ke 30 kecamatan dan hampir seluruhnya terbangun. Gang selebar dua meter dengan dinding rapat, pola lazim di Babakan Ciparay, Bojongloa Kidul, Kiaracondong, dan Cibiru, membuat sinyal satelit memantul ke dinding sebelum mencapai antena. Simpangannya bukan hanya mendatar, tetapi juga vertikal, tepat pada angka yang paling dibutuhkan.

Pekerjaan di sana memakai total station: jalur pendek, banyak titik berdiri alat. Target ditempel di dinding, patok ditanam di sudut yang tidak terinjak, dan muka jalan dibaca di beberapa tempat sepanjang gang karena salurannya jarang menerus.

Lampiran izin dan batas yang tidak terbaca dari citra

Permohonan izin bangunan gedung memerlukan gambar tapak berkontur yang memuat rencana elevasi lantai serta hubungan tapak dengan jalan, saluran, dan bangunan tetangga. Gambar dari citra saja sering tampak meyakinkan, lalu meleset di bawah tajuk pohon dan kampung padat, tempat ketinggian terbaca dari atap.

Citra tetap berguna untuk mengenali batas makro dan arah perkembangan kawasan, tetapi elevasi lantai, dasar saluran, dan punggung jalan harus datang dari pengukuran darat. Pada lahan yang akan menahan beban lantai besar, misalnya gudang di Gedebage atau kawasan industri Rancaekek, hasil pemetaan lazim dipasangkan dengan uji plate bearing agar tebal perkerasan tidak hanya bersandar pada bentuk permukaan.

Layanan kami yang lain di Bandung

  • Jasa sondir tanah Bandung — menyusul begitu elevasi lantai ditetapkan, ketika urugan dan beban bangunan perlu diterjemahkan menjadi kedalaman lapisan pendukung.

Untuk gambaran biaya pekerjaan tanah yang sering ditanyakan bersamaan, lihat uraian biaya uji sondir tanah. Profil penyedia dan cakupan wilayah ada di halaman tentang kami.

Kirimkan lokasi tapak, luas lahan, dan keputusan yang akan diambil, lalu tim menyusun skala, kerapatan titik, serta jadwalnya. Untuk lahan selatan, sebutkan riwayat genangan; untuk lereng utara, rencana potongan dan timbunan agar irisan diambil pada jalur yang tepat.

Pertanyaan yang sering diajukan tentang pemetaan kontur Bandung

Skala dan interval kontur apa yang dipakai untuk lahan di Bandung?

Acuannya skala 1:1.000 dengan kontur tiap 0,5 meter untuk perencanaan tapak, drainase, dan lampiran izin. Site plan awal cukup 1:2.000; gang sempit atau ramp basement lebih terbaca pada 1:500 dengan spasi 0,25 meter. Pilihan mengikuti keputusan yang akan diambil.

Berapa lama pengukuran di gang sempit atau di lereng utara?

Bidang di bawah satu hektar umumnya tuntas satu sampai dua hari kerja lapangan. Gang permukiman padat menambah waktu karena alat dipindah berkali-kali; lereng Cidadap dan Coblong menambah waktu pada penempatan patok. Penggambaran menyusul dua sampai tiga hari.

Apakah hasilnya bisa dipakai untuk mengurus PBG?

Bisa. Dokumen izin meminta gambar tapak berkontur dengan rencana elevasi lantai serta hubungan tapak terhadap jalan dan saluran sekitar. Sertakan keterangan sistem koordinat, acuan ketinggian, dan tanda tangan pengukur agar berkas bisa diperiksa. Format akhir tetap mengikuti ketentuan daerah.

Apakah ada luas minimum lahan yang bisa dipetakan?

Tidak ada. Petak 100 meter persegi di gang Babakan Ciparay sering lebih rumit daripada lahan satu hektar di pinggiran: alat harus dipecah ke banyak titik berdiri, dan batas lahan hanya bisa diikat ke dinding bangunan. Yang membatasi akses, bukan ukuran bidang.

Bagaimana bila batas lahan belum berpatok?

Patok sementara dipasang mengikuti keterangan pemilik dan gambar bidang, posisinya dicatat, lalu diganti patok tetap setelah batas disepakati. Tanpa batas jelas, hitungan galian dan timbunan tidak bisa dikaitkan ke area yang benar, terutama pada lereng yang akan dipotong.

Format apa yang diterima setelah pengukuran selesai?

Tiga jenis berkas: gambar vektor berlayer, PDF untuk dicetak dan dilampirkan, serta lembar kerja berisi koordinat dan ketinggian. Model permukaan TIN atau DTM ikut bila perencana hendak menghitung volume sendiri. Semua dikirim digital, cetakan menyusul pada skala yang disepakati.
