Jasa Topografi Garut: Kontur Cekungan sampai Lereng


Kabupaten Garut adalah cekungan antar gunung yang membuka ke utara. Pusat kota berdiri pada 717 meter di atas permukaan laut, diapit Gunung Guntur di utara, Papandayan di barat, dan Cikuray di selatan yang puncaknya 2.821 meter. Dalam 25 kilometer dari alun-alun, tanah bisa naik 1.500 meter; ke selatan, penurunan berlanjut sampai hampir nol di pesisir. Jasa topografi Garut karena itu dimulai dengan menetapkan posisi lahan pada bentang itu, bukan langsung memasang alat.

Alat dan prosedurnya diuraikan pada halaman jasa pemetaan topografi. Yang berubah dari satu kecamatan ke kecamatan lain adalah keputusan yang menunggu di balik peta: tinggi teras di Cikajang, elevasi lantai di tepi Cimanuk, atau batas galian di lereng selatan.

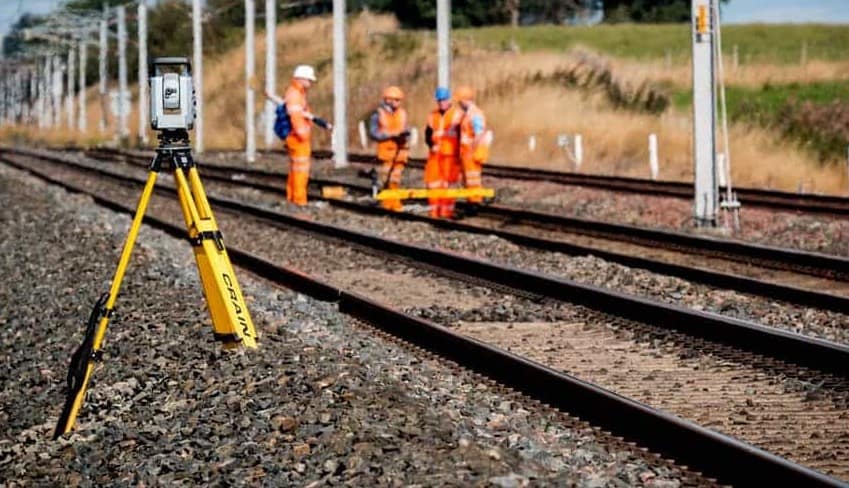

Total station saat pengukuran topografi lahan untuk keperluan perencanaan
Total station membaca sudut dan jarak ke titik detail; hasilnya menjadi kontur, elevasi, dan acuan pekerjaan berikutnya.

Cekungan yang landai di tengah, curam di tepi

Di Garut Kota dan Tarogong, kemiringan tanah umumnya 1 sampai 3 persen. Kontur dengan selang 0,5 meter berjarak 17 sampai 50 meter, sehingga satu lembar peta terbaca lapang. Keadaannya berubah cepat di luar pusat kota. Kaki Gunung Guntur di Tarogong Kaler dan lereng menuju Cikajang sudah mencapai 15 sampai 30 persen; kontur dengan selang yang sama berjarak 1,5 sampai 3 meter dan saling menempel.

Dua bidang seluas sama dapat menuntut jumlah titik berbeda jauh. Bidang 2.000 meter persegi di pusat kota cukup diukur 25 titik, sedangkan bidang yang sama di lereng Cikajang menuntut 60 sampai 80 titik. Kerapatan titik yang disamakan hanya memindahkan kesalahan ke gambar.

Teras di Cikajang dan Bayongbong

Di Cikajang, pada ketinggian 1.200 sampai 2.500 meter, hampir tidak ada bidang tanah yang utuh pada satu kemiringan. Lahan dipotong menjadi teras untuk sayur dan kopi, dengan beda tinggi antarteras 0,4 sampai 1,2 meter serta dinding batu atau tanah di antaranya. Bayongbong pada 970 meter menyimpan pola serupa di lereng menuju Cikuray, bercampur kebun dan sawah.

Kontur yang ditarik dari atas akan melewati teras sebagai garis-garis sejajar yang rapat, seolah lereng seragam. Padahal yang ada adalah permukaan datar, tebing, lalu permukaan datar lagi. Pengukuran mencatat bibir teras, kaki dinding, dan tinggi muka tanah; volume galian-timbunan dihitung per teras, bukan per petak sertifikat. Pada lahan seperti ini penampang melintang lebih menentukan daripada kontur, apalagi bila teras akan diratakan.

Elevasi lantai di tepi Cimanuk

Sungai Cimanuk mengalir dari hulu Papandayan melewati kota lalu ke utara. Banjir bandang September 2016 mengangkat muka air beberapa meter di atas tanggul dan meninggalkan lumpur tebal di Tarogong Kidul. Sejak itu sebagian lahan di bantaran dinaikkan, sebagian lain dibiarkan, sehingga permukaan tanah di satu sisi jalan tidak lagi sebidang dengan sisi lainnya.

Di dekat sungai, elevasi lantai tidak cukup diukur terhadap jalan. Yang perlu dicatat adalah tinggi muka tanah terhadap puncak tanggul, terhadap bekas muka air banjir, dan terhadap dasar saluran pembuang. Sedimen yang mengendap membuat dasar sungai naik, sehingga patokan lama bisa tidak berlaku lagi. Pengukuran karena itu mengikat tinggi ke bangunan tetap seperti jembatan atau mercu bendung, bukan ke patok kayu di bantaran.

Garut selatan yang turun tajam

Ke arah selatan, jalan menuju Pameungpeuk dan Cikelet turun dari 700 meter ke 10–20 meter di atas permukaan laut dalam 70 kilometer. Penurunan itu tidak merata: ada ruas yang landai, ada ruas yang jatuh pada lereng terjal dengan kemiringan di atas 40 persen. Kontur di ruas terjal berimpit, dan pada skala 1:1.000 sebagian garis menyatu menjadi satu blok hitam.

Lahan di selatan juga lebih labil. Tanah vulkanik yang tebal di atas batuan miring mudah bergerak bila terpotong di kaki lereng. Pengukuran di sana tidak berhenti pada bentuk permukaan; retakan tanah, bekas longsor, dan mata air di kaki lereng dicatat karena mengubah tafsir atas kontur. Untuk bidang yang akan dibangun, peta dipakai bersama penyelidikan tanah.

Skala dan selang kontur menurut keputusan

Skala dipilih dari ketelitian keputusan, bukan dari luas tanah. Bidang 300 meter persegi di teras tetap menuntut 1:500 bila yang dipersoalkan beda 10 sentimeter antara lantai dan saluran.

KeperluanSkala petaSelang konturYang diputuskan
Studi kawasan di lereng Cikajang, di atas 5 hektar1:2.0001 meterTahap galian, jalur jalan masuk, arah aliran permukaan
Rencana tapak perumahan, villa, dan lampiran PBG1:1.0000,5 meterTinggi lantai terhadap jalan, batas galian dan timbunan
Kavling di teras dan pekarangan bertingkat1:5000,25 meterSelisih 10–20 cm penentu arah air
Lahan usaha tani dan saluran tersier1:1.0000,5 meterBedengan, teras, dan pelepasan air

Pada kemiringan 30 persen, kontur selang 0,5 meter berjarak 1,7 meter; pada kemiringan 2 persen jaraknya 25 meter. Di lereng Cikajang, selang 0,5 meter pada skala 1:1.000 menghasilkan garis yang terlalu rapat untuk dibaca, sehingga studi kawasan memakai selang 1 meter dan skala 1:2.000.

Titik tinggi, benchmark, dan patok di lereng

Alat ukur menetapkan tinggi titik; kontur dihitung di antaranya. Bidang 1.000 meter persegi di cekungan menuntut 30 sampai 40 titik, sedangkan bidang yang sama di lereng teras menuntut 70 sampai 90 titik. Semua tinggi diikat ke benchmark tetap; koordinat memakai TM-3 zona 48.2 bila berkas digabung dengan gambar dinas.

Patok di Garut hilang karena tiga hal: teras dibongkar, lereng longsor, dan tanaman menutup sudut. Patok karena itu dipasang pada bangunan tetap bila ada, misalnya sudut pondasi jembatan atau tiang beton, dan diberi sketsa jarak ke dua sudut teras. Tanpa sketsa itu, titik sulit dicari lagi setahun kemudian.

Titik tinggi yang sama menjadi acuan boring SPT bila bangunan memikul beban dalam, dan menjadi dasar penentuan jumlah titik uji tanah seperti dijelaskan pada satu titik sondir berapa m2. Grafik qc dan fs dari uji sondir hanya berguna bila kedalaman serta elevasi titiknya jelas.

Drainase, sedimen, dan arah aliran

Air di Garut bergerak cepat. Saluran di Cikajang dan Bayongbong mengikuti kemiringan jalan 1 sampai 3 meter per 100 meter, sehingga aliran membawa butiran tanah dan kerikil. Di hilir, butiran itu mengendap dan menaikkan dasar saluran. Selokan yang tampak berfungsi bisa jadi sudah tidak mengalir ke arah yang benar.

Pengukuran mencatat invert dasar saluran, tebal endapan, tinggi tutup terhadap muka jalan, dan bekas garis genangan di dinding. Pada saluran sepanjang 50 meter dengan kemiringan 0,5 persen, beda tinggi hanya 25 sentimeter; endapan 10 sentimeter sudah cukup membuat bagian hilir lebih tinggi dari hulu. Untuk lantai bangunan di atas urugan, tinggi lantai dan daya dukung tanah dasar adalah dua hal berbeda: yang pertama dari peta, yang kedua dari uji plate bearing.

Lembar yang diserahkan dan yang dibaca saat mengurus PBG

Yang diserahkan: peta situasi berkontur, penampang memanjang dan melintang jalan masuk serta saluran, tabel koordinat dan tinggi titik, rekap galian-timbunan per teras, foto patok, dan berkas digital. Tiap lembar memuat benchmark, tanggal, dan alat yang dipakai.

Pada permohonan PBG, yang diperiksa adalah hubungan tapak dengan jalan: tinggi lantai terhadap ambang jalan, arah pelepasan air, dan apakah saluran penerima lebih rendah. Di lereng, petugas juga melihat apakah galian meninggalkan tebing tanpa penahan. Acuan yang dipasang di lapangan bukan batas pemilikan; penetapan batas tanah tetap kewenangan kantor pertanahan melalui pengukuran kadastral.

Layanan kami yang lain di Garut

  • jasa sondir tanah Garut — setelah elevasi tapak ditetapkan, supaya grafik konus dan rencana pondasi mengacu ke permukaan yang sama.

Komponen biaya pengujian dirinci di biaya uji sondir tanah; siapa kami dan wilayah kerja yang dilayani ada di tentang kami.

Pertanyaan yang sering diajukan tentang topografi Garut

Berapa skala peta yang diminta untuk lampiran PBG di Garut?

Umumnya 1:1.000 dengan selang kontur 0,5 meter, memuat batas bidang, tinggi lantai terhadap muka jalan, dan arah pelepasan air. Untuk kavling di teras sempit, skala 1:500 lebih sering diminta. Ketentuan akhir mengikuti petunjuk dinas, jadi skalanya disepakati sebelum pengukuran.

Apakah lahan teras di Cikajang bisa dipetakan per teras?

Bisa, dan memang sebaiknya begitu. Tiap teras diukur sebagai bidang datar tersendiri, lengkap dengan bibir dan kaki dindingnya, lalu beda tinggi antarteras dicatat. Kontur yang ditarik rata melewati beberapa teras akan menyesatkan, terutama saat menghitung galian dan timbunan untuk meratakan lahan.

Mengapa elevasi lantai di dekat Cimanuk harus diikat ke bangunan tetap?

Karena dasar sungai naik oleh sedimen dan permukaan bantaran berubah oleh urugan. Patok kayu mudah hilang atau bergeser. Bangunan tetap seperti jembatan, mercu bendung, atau tiang beton menyimpan acuan tetap, sehingga tinggi lantai masih bisa dibandingkan dengan muka air banjir lama.

Berapa lama pengukuran lahan satu hektar di lereng Garut?

Satu hektar di lereng teras biasanya dua hari pengambilan data, ditambah dua sampai tiga hari pengolahan. Waktu bertambah bila terasnya sempit dan banyak, karena alat harus berpindah untuk setiap bidang.

Apakah foto drone cukup untuk lahan berkontur rapat?

Untuk bidang terbuka, foto udara membantu membaca batas dan bentuk umum. Di bawah tajuk pohon atau pada teras yang tertutup paranet, permukaan tanah tidak terlihat. Bagian seperti itu tetap diukur dengan total station, dan hasil drone dipakai sebagai pelengkap, bukan pengganti.

Apakah hasil ukur bisa dipakai menghitung galian dan timbunan?

Bisa, asalkan tinggi acuan dan batas bidangnya jelas. Rekap dihitung dari selisih muka tanah existing terhadap rencana, per teras atau per kavling. Tanpa benchmark yang tercatat dan sketsa patok, angka volume tidak bisa diperiksa ulang saat pekerjaan tanah dimulai.
