Jasa Topografi Indramayu: Elevasi di Tanah Nyaris Datar


Kabupaten Indramayu membentang 147 kilometer di pantai utara Jawa Barat, dari perbatasan Subang sampai Cirebon. Luasnya 204.011 hektare, terbagi atas 31 kecamatan, dan 36 desa di 11 kecamatan berbatasan langsung dengan laut. Hampir seluruh wilayah berada di bawah tiga meter di atas muka laut; hanya bagian selatan dan barat daya, terutama Gantar, Haurgeulis, Cikedung, dan Terisi, yang naik sampai sekitar seratus meter. Jasa topografi Indramayu karena itu bekerja pada bidang nyaris tanpa kemiringan, tempat angka kecil menentukan apakah air masuk ke lantai.

Alat, prosedur, dan format berkas dijelaskan pada halaman jasa pemetaan topografi. Yang bergeser dari satu lokasi ke lokasi lain adalah objek yang dibaca: titik tinggi di tanah rata, ambang saluran di kampung pesisir, punggung jalan pantura, dan dasar tambak yang akan ditimbun.

Dataran nyaris tanpa kontur, dan angka yang menggantikannya

Kemiringan tanah di sebagian besar kabupaten tercatat 0 sampai 2 persen, dan sekitar 98,7 persen wilayah berada pada 0–3 meter di atas muka laut. Pada kemiringan 0,2 persen, selisih tinggi 0,5 meter baru tercapai setelah 250 meter mendatar; pada 0,05 persen, jaraknya satu kilometer. Garis kontur karena itu berjauhan dan sering tidak membentuk pola yang bisa dibaca.

Yang diukur adalah tinggi titik, bukan garis. Pada lahan satu hektare di dataran, titik diambil setiap 15 sampai 20 meter dan dirapatkan di punggung jalan, ambang pintu, tutup saluran, serta sudut bangunan. Semua tinggi diikat ke benchmark tetap; koordinat memakai TM-3, dengan bagian barat di zona 48.2 dan tapak di timur 108° BT masuk zona 49.1 bila berkas digabung dengan gambar dinas. Patok di sini lebih sering hilang karena terendam atau tertimbun urugan.

Punggung jalan pantura sebagai acuan tinggi lantai

Jalan nasional pantura sudah ditinggikan berulang kali. Badannya kini 30 sampai 60 sentimeter di atas halaman rumah yang dibangun sebelum pelebaran, dan selisih itu bertambah setiap kali lapis aspal baru ditambahkan tanpa menurunkan ambang. Di Jatibarang dan kota Indramayu, rumah serta ruko tumbuh mengikuti badan jalan yang lebih tinggi dari pekarangannya.

Pengukuran mencatat tiga angka berurutan untuk tiap unit: ambang pintu, muka jalan di depan bangunan, dan dasar saluran penerima. Alat berdiri di bahu jalan, sasaran ditempel di dinding yang tidak akan dicat ulang. Beda 5 sentimeter antar ambang pintu menentukan siapa menerima air dari siapa di deretan bangunan yang menempel.

Skala 1:1.000, selang 0,5 meter, dan batas manfaatnya

Besaran skala mengikuti keputusan yang harus diambil, bukan luas tanahnya. Rencana tapak, lampiran PBG, dan pembagian kavling biasanya memakai 1:1.000 dengan selang kontur 0,5 meter; bidang yang diperebutkan beda 5 sampai 10 sentimeter turun ke 1:500 dengan selang 0,25 meter. Untuk saluran dan tanggul, kerapatan 0,25 meter lebih menentukan karena yang dibaca ambang dan dasar, bukan bentuk permukaan.

KeperluanSkala petaSelang konturYang diputuskan
Rencana tapak perumahan di bekas tambak1:1.0000,5 meterBatas urugan, tinggi lantai terhadap jalan, arah buangan
Bangunan industri dan tangki di Balongan1:5000,25 meterElevasi dudukan tangki, kemiringan lantai, beda 5–10 cm
Saluran irigasi dan pintu air1:1.0000,25 meterAmbang pintu, dasar saluran, tinggi tanggul
Jalan kawasan dan drainase panjang1:2.0000,5 meterKemiringan memanjang, letak pertemuan saluran

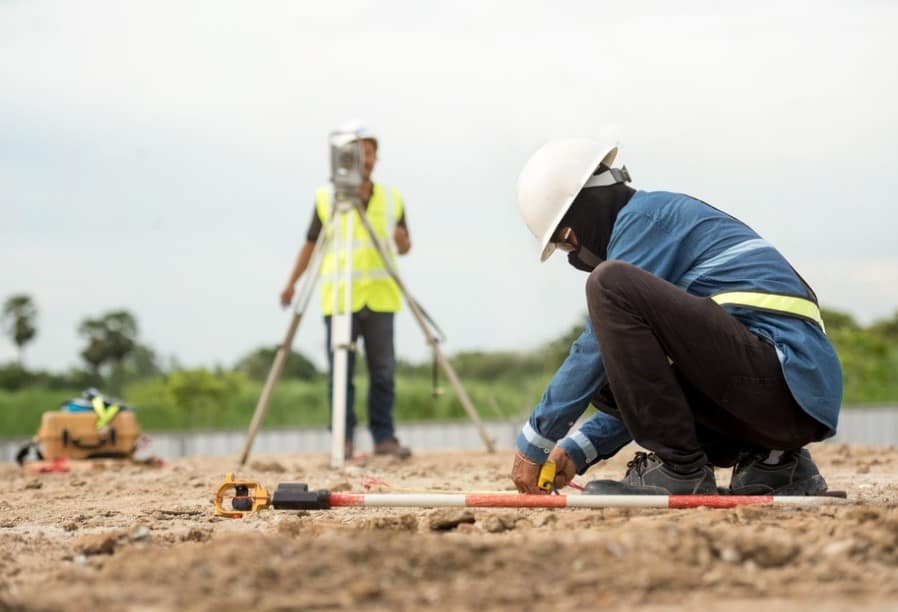

Total station saat pengukuran topografi lahan untuk keperluan perencanaan
Total station di titik berdiri, sasaran di ambang pintu dan tutup saluran.

Rob, banjir kiriman, dan elevasi lantai yang dihitung dari muka air

Sebanyak 36 desa di 11 kecamatan berbatasan langsung dengan laut. Pasekan, Karangampel, Juntinyuat, Losarang, dan Krangkeng paling sering terdampak rob; air masuk ke rumah dan menutup tambak beberapa hari. Pada musim hujan air juga datang dari hulu lewat Cimanuk yang bermuara di Cantigi, sehingga laut dan sungai bisa naik bersamaan.

Karena itu elevasi lantai dihitung dari muka air tertinggi di sekitar tapak, ditambah cadangan 30 sampai 50 sentimeter, bukan dari tanah di depan rumah. Angka itu dibandingkan dengan punggung jalan dan invert saluran penerima. Saluran 200 meter dengan kemiringan 0,05 persen hanya punya beda tinggi 10 sentimeter; satu tambalan jalan yang terangkat 15 sentimeter sudah membalik arah air.

Tambak yang berubah menjadi kawasan industri dan perumahan

Perda RTRW 2024–2044 menetapkan kawasan peruntukan industri seluas 14.110 hektare, tersebar di Balongan, Juntinyuat, Krangkeng, Sukra, Patrol, Losarang, dan beberapa kecamatan lain. Sebagian lahan itu berasal dari tambak: petak air dengan pematang, dasar 0,5 sampai 1,5 meter di bawah tanggul, dan lapisan lumpur lunak di bawahnya. Sebelum dibangun, petak ditimbun 1 sampai 2 meter di atas tanah lama.

Peta yang hanya menggambar permukaan urugan menyembunyikan batas petak, saluran lama, dan cekungan yang dulu mengalir ke laut. Yang dibutuhkan dua bidang: permukaan sekarang dan perkiraan tanah asli, dibaca dari sisa pematang serta perubahan warna tanah. Selisihnya menjadi dasar hitungan volume timbunan. Pada tanah lunak, penurunan berlangsung bertahun-tahun, sehingga elevasi rencana dibedakan dari elevasi jadi; daya dukung tanah dasar diuji lewat uji plate bearing, sedangkan profil tanah dibaca lewat boring SPT. Jumlah titik uji tidak dibagi rata per luas, seperti pada satu titik sondir berapa m2.

Balongan: elevasi presisi untuk kilang dan kawasan industri

Di Balongan berdiri kilang Pertamina RU VI, dengan tangki, pipa, jetty, dan fasilitas penunjang di tepi laut. Pekerjaan ukur di dalam pagar kilang tidak memakai punggung jalan sebagai acuan, melainkan benchmark internal kawasan yang terikat ke jaringan nasional. Satu titik acuan bergeser 2 sentimeter akan terbaca di seluruh lantai tangki.

Ketelitian di sini menyangkut kerataan dudukan tangki, kemiringan lantai menuju saluran, dan posisi pipa terhadap fondasi. Ring wall tangki berdiameter 40 meter harus rata dalam batas milimeter; pengukuran dilakukan sebelum tangki diisi dan diulang setelahnya. Di luar pagar, kawasan industri baru menuntut hal yang sama untuk lantai gudang dan saluran, ditambah penurunan tanah urugan.

Irigasi Rentang dan sawah yang menuntut beda tinggi sentimeter

Daerah Irigasi Rentang melayani 87.840 hektare sawah di Majalengka, Cirebon, dan Indramayu dengan air dari Cimanuk. Jaringan induk, sekunder, dan tersier melayani lahan baku sawah Indramayu seluas 125.442 hektare. Pada saluran sepanjang satu kilometer dengan kemiringan 0,02 persen, beda tinggi ujung ke ujung hanya 20 sentimeter.

Karena itu pengukuran saluran mencatat invert, ambang pintu sadap, tinggi muka air, dan puncak tanggul, bukan hanya permukaan tanah di sekitarnya. Sawah paling hilir sering tidak kebagian air bukan karena debit kurang, tetapi karena ambang saluran lebih tinggi daripada dasar petak. Pengukuran dilakukan saat saluran dikeringkan; dasar yang tertutup lumpur bisa diukur, dan tinggi pematang yang akan diratakan ikut dicatat.

Berkas yang diserahkan dan yang diperiksa saat mengurus PBG

Berkas yang diserahkan meliputi peta situasi berkontur, penampang memanjang dan melintang jalan masuk serta saluran, daftar koordinat dan tinggi titik, rekap galian-timbunan, foto patok, dan berkas digital. Benchmark, tanggal, dan alat pencatat dicantumkan di setiap lembar.

Yang diperiksa pada permohonan PBG adalah kaitan tapak dengan jalan: beda tinggi lantai terhadap ambang jalan, tujuan pelepasan air, dan posisi saluran penerima. Foto drone mempercepat bagian terbuka, tetapi yang terekam atap, tajuk pohon, dan permukaan air tambak, bukan ambang pintu. Patok yang dipasang tetap patok bantu ukur; penetapan batas tanah adalah kewenangan kantor pertanahan.

Layanan lain di Indramayu

  • jasa sondir tanah Indramayu — setelah elevasi tapak ditetapkan, supaya grafik konus dan rencana pondasi mengacu ke permukaan yang sama.

Komponen biaya pengujian dirinci di biaya uji sondir tanah; profil dan wilayah kerja kami ada di tentang kami.

Pertanyaan yang sering diajukan tentang topografi Indramayu

Berapa skala peta yang diminta untuk lampiran PBG di Indramayu?

Untuk gambar tapak dan izin, 1:1.000 dengan selang 0,5 meter sudah lazim, memuat batas bidang, tinggi lantai terhadap muka jalan, dan arah pelepasan air. Lahan bekas tambak kadang meminta 1:500 dengan selang 0,25 meter. Ketentuan dinas yang memeriksa berkas tetap diikuti, jadi skala disepakati sebelum pengukuran.

Mengapa garis kontur di Indramayu nyaris tidak terlihat?

Karena kemiringannya sangat kecil, umumnya di bawah satu persen. Selisih 0,5 meter baru tercapai setelah ratusan meter, sehingga garis kontur berjauhan. Bagian peta yang kosong diisi titik tinggi dan ambang saluran, bukan dibiarkan tanpa angka.

Bagaimana menentukan elevasi lantai di daerah yang terkena rob?

Diukur muka air rob tertinggi di sekitar tapak, lalu ditambah cadangan 30 sampai 50 sentimeter. Angka itu dibandingkan dengan punggung jalan dan dasar saluran penerima. Lantai yang mengikuti tanah pekarangan akan lebih rendah dari jalan dan berisiko kemasukan air saat pasang.

Apakah lahan bekas tambak bisa dipetakan sebelum ditimbun?

Bisa. Dasar petak, puncak pematang, dan saluran lama diukur sebagai tanah asli, terpisah dari permukaan urugan sekarang. Tambak berair diukur kedalamannya dengan tongkat atau alat gema suara kecil. Dua bidang itu yang dipakai menghitung volume timbunan dan elevasi jadi.

Berapa lama pengukuran lahan satu hektare bekas tambak?

Pengambilan data satu hari, pengolahan dua sampai tiga hari bila akses kering. Tambak berair atau berlumpur menambah waktu karena alat berdiri di pematang dan titik dipindahkan bertahap. Lahan di kawasan industri mengikuti izin masuk dan jadwal pekerjaan.

Apakah peta topografi bisa dipakai menetapkan batas tanah?

Tidak. Yang digambarkan peta topografi adalah bentuk permukaan, bukan batas pemilikan. Patok ukur hanya acuan letak alat dan titik tinggi; penetapan batas menjadi kewenangan kantor pertanahan lewat pengukuran kadastral. Yang dapat diberikan adalah posisi patok terhadap bangunan dan jalan di sekitarnya.
