Jasa Topografi Ciamis: Sawah Urugan dan Banjir Citanduy
Kabupaten Ciamis terbentang dari dataran sawah di selatan sampai kaki Gunung Sawal di utara, pada ketinggian 0 sampai 1.775 meter di atas permukaan laut. Tiga perempat wilayahnya berada di bawah 500 meter. Jasa topografi Ciamis karena itu dimulai dari satu pertanyaan: bidang mana yang dipakai sebagai acuan, dan ke mana air pergi dari bidang itu.
Alat, prosedur, dan format berkas dijelaskan pada halaman jasa pemetaan topografi. Yang bergeser dari satu kecamatan ke kecamatan lain adalah keputusan yang menunggu di balik garis kontur: tinggi lantai di tepi Citanduy, batas urugan di sawah, atau ambang pintu di rumah deret sepanjang jalan Kawali.
Relief landai sampai bergelombang, dan arti datar yang berbeda
Pusat kota Ciamis duduk di sekitar 200 meter, pada dataran yang melandai ke arah sungai. Kemiringan di banyak blok hanya 1 sampai 3 persen. Pada kemiringan 2 persen, kontur selang 0,5 meter berjarak 25 meter; pada 8 persen jaraknya tinggal 6 meter. Di kaki Sawal, antara Cihaurbeuti, Panumbangan, dan Panjalu, kemiringan melewati 15 persen.
Kata datar karena itu punya dua arti. Di Ciamis kota, datar berarti memang rata, tetapi beda 30 sentimeter antara pekarangan dan bahu jalan sudah cukup membalik arah air. Di lereng utara, datar berarti teras yang diratakan alat berat, sementara tanah aslinya tetap miring dan tebal urugannya tidak seragam. Satu lembar peta yang tidak membedakan keduanya menghasilkan gambar rapi tanpa keputusan.

Banjir kiriman Citanduy dan elevasi yang menentukannya
Sungai Citanduy berhulu di Gunung Cakrabuana dan melintasi Ciamis bersama anak sungainya, Cimuntur, Cijolang, dan Ciseel. Sebagian besar wilayah kabupaten masuk daerah aliran sungai ini. Pada musim hujan, air bisa naik karena kiriman dari hulu di Tasikmalaya dan Cilacap, bukan karena hujan di Ciamis sendiri. Banjir bisa datang malam hari saat langit di atas kampung masih bersih.
Untuk bangunan, yang menentukan bukan tinggi muka air rata-rata, melainkan selisih antara ambang pintu, muka jalan, dan dasar saluran penerima. Rumah dengan lantai 20 sentimeter di bawah bahu jalan akan kemasukan air lebih dulu daripada rumah di seberang yang lantainya 40 sentimeter di atas jalan. Pengukuran mencatat bekas garis genangan di dinding, tinggi tanggul kampung, dan invert saluran, bukan hanya permukaan tanah sekarang.
Skala 1:1.000, selang 0,5 meter, dan kapan keduanya dirapatkan
Skala dipilih dari ketelitian keputusan, bukan dari luas bidang. Untuk rencana tapak, lampiran PBG, dan pembagian kavling, ukuran yang dipakai 1:1.000 dengan selang kontur 0,5 meter. Bidang kecil yang diperebutkan beda 10 sentimeter diturunkan ke 1:500 dengan selang 0,25 meter.
| Keperluan | Skala peta | Selang kontur | Yang diputuskan |
|---|---|---|---|
| Rencana tapak perumahan dan lampiran PBG | 1:1.000 | 0,5 meter | Tinggi lantai terhadap jalan, arah pelepasan air |
| Sawah yang diurug bertahap | 1:1.000 | 0,5 meter | Batas tanah asli, tebal urugan tiap petak |
| Kavling sempit di Kawali dan Cikoneng | 1:500 | 0,25 meter | Beda ambang pintu dan dasar saluran 10–20 cm |
| Rencana jalan dan saluran panjang | 1:2.000 | 1 meter | Kemiringan memanjang, letak pertemuan saluran |
Pada lahan landai, selang 0,5 meter bisa menghasilkan kontur yang berjarak puluhan meter dan justru menyembunyikan arah aliran. Di bagian seperti itu, titik tinggi diambil lebih rapat di punggung jalan, ambang pintu, dan tutup saluran, meskipun skalanya tetap 1:1.000.
Sawah yang diurug bertahap: satu bidang, banyak permukaan
Di sekitar Ciamis kota dan sepanjang jalan menuju kecamatan, sawah tidak diurug sekaligus. Satu petak dinaikkan 40 sentimeter tahun ini, petak sebelahnya 90 sentimeter dua tahun kemudian. Hasilnya permukaan bertingkat dengan lonjakan tinggi tepat di batas sertifikat, bukan di batas yang terlihat di lapangan.
Pengukuran memisahkan dua hal: permukaan sekarang dan bekas tanah asli. Batas urugan dicatat dari perubahan warna tanah, sisa pematang, dan pangkal tanaman yang masih tegak. Untuk rencana cut and fill, angka itu menentukan berapa tanah yang harus dibuang atau ditambah. Menganggap seluruh bidang satu permukaan membuat volume galian meleset jauh, dan lantai bangunan bisa duduk di atas urugan yang belum padat.
Kawali dan Cikoneng: permukiman yang memanjang mengikuti jalan
Kawali, bekas pusat Kerajaan Galuh, tumbuh sebagai deretan rumah di kiri kanan jalan provinsi. Cikoneng di sisi barat, dekat batas Tasikmalaya, memanjang mengikuti jalan nasional. Di keduanya muka bangunan sempit dan kavling menjorok jauh ke belakang.

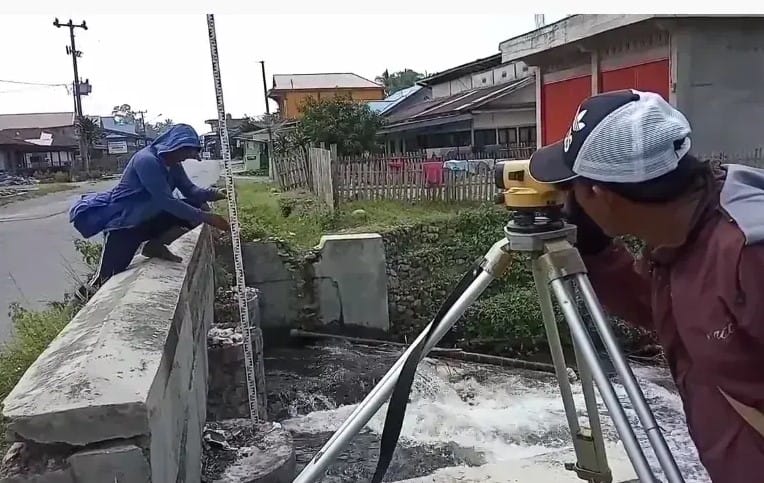

Bentuk seperti itu mengubah cara mengukur. Alat berdiri di bahu jalan, sasaran ditempelkan di dinding rumah yang catnya tidak akan diperbarui. Yang dicatat berurutan adalah ambang pintu, muka jalan, dan dasar saluran di depan tiap unit. Selisih 5 sampai 10 sentimeter antar ambang pintu terlihat sepele, tetapi di deretan rumah yang saling menempel, angka itulah yang menentukan siapa menerima air dari siapa.
Selatan menuju Pangandaran: lereng yang mulai berbukit
Ke arah selatan, jalur menuju Pangandaran melewati wilayah yang berangsur naik-turun. Di Cisaga dan Rancah, jalan mulai memotong bukit kecil, tebing galian berdiri di sisi jalan, dan saluran mengikuti kaki tebing. Bidang di atas dan di bawah jalan bisa berbeda 3 sampai 5 meter meskipun berjarak 20 meter.
Di sini penampang melintang lebih menentukan daripada kontur. Yang diukur adalah tinggi tebing, kemiringan lereng di atasnya, dan letak mata air. Pada lahan yang akan dipotong untuk rumah, arah aliran setelah pemotongan berbeda dari arah aliran sekarang; saluran yang dibuat mengikuti permukaan lama akan mengarahkan air ke dinding tetangga di bawahnya.
Titik tinggi, benchmark, dan patok yang hilang terbawa bajak
Alat mencatat tinggi titik; garis kontur dihitung di antaranya. Bidang 1.000 meter persegi di dataran cukup 30 sampai 40 titik, sedangkan bidang yang sama di lereng utara menuntut 55 sampai 70 titik. Titik diletakkan di tempat yang bisa dipijak dan tidak berubah: punggung jalan, ambang pintu, tutup saluran, dan pilar jembatan.
Semua tinggi diikat ke benchmark tetap, dan koordinat memakai TM-3 zona 48.2 bila berkas akan digabung dengan gambar dinas. Patok di sawah lebih sering hilang karena terbawa bajak atau tertutup lumpur, bukan karena longsor. Karena itu patok ditandai paku dan cat, disertai sketsa jarak ke pematang, pohon, atau tiang listrik. Sketsa itu yang dipakai saat titik dicari lagi.
Berkas yang diserahkan dan yang diperiksa saat mengurus PBG
Yang diserahkan: peta situasi berkontur, potongan memanjang dan melintang jalan masuk serta saluran, tabel koordinat dan tinggi titik, rekap galian-timbunan, foto patok, dan berkas digital. Tiap lembar memuat benchmark, tanggal, dan alat yang dipakai, supaya angka bisa ditelusuri.
Pada permohonan PBG, yang diperiksa adalah hubungan tapak dengan jalan: tinggi lantai terhadap ambang jalan, arah pelepasan air, dan apakah saluran penerima lebih rendah. Untuk bangunan yang memikul beban dalam, titik tinggi yang sama dipakai sebagai acuan boring SPT; jumlah titik uji tidak dibagi rata per luas, seperti dijelaskan pada satu titik sondir berapa m2. Di tanah urugan bekas sawah, tinggi lantai dan daya dukung adalah dua hal berbeda: yang pertama dari peta, yang kedua dari uji plate bearing.
Layanan lain di Ciamis
- jasa sondir tanah Ciamis — setelah elevasi tapak ditetapkan, supaya grafik konus dan rencana pondasi mengacu ke permukaan yang sama.
Komponen biaya pengujian dirinci di biaya uji sondir tanah; siapa kami dan wilayah kerja yang dilayani ada di tentang kami.
Pertanyaan yang sering diajukan tentang topografi Ciamis
Berapa skala peta yang diminta untuk lampiran PBG di Ciamis?
Umumnya 1:1.000 dengan selang kontur 0,5 meter, memuat batas bidang, tinggi lantai terhadap muka jalan, dan arah pelepasan air. Kavling sempit di Kawali atau Cikoneng kadang meminta 1:500. Ketentuan akhir mengikuti petunjuk dinas yang memeriksa berkas, jadi skalanya disepakati sebelum pengukuran.
Apakah sawah yang baru diurug masih bisa dipetakan dengan kontur?
Bisa, dengan dua catatan. Permukaan urugan diukur sebagai bidang sekarang, sementara bekas tanah asli dicatat terpisah dari sisa pematang dan perubahan warna tanah. Bila urugan dilakukan bertahap, tiap petak diukur sendiri supaya lonjakan tinggi di batas sertifikat tidak tergambar sebagai lereng yang mulus.
Mengapa elevasi lantai diukur terhadap jalan, bukan terhadap halaman?
Karena halaman bisa dinaikkan kapan saja, sedangkan jalan dan saluran penerima tidak. Angka yang dipakai adalah tinggi muka jalan di depan bangunan, ditambah cadangan untuk genangan kiriman Citanduy, lalu dikurangi tebal perkerasan dan lantai. Dengan begitu air tidak berbalik masuk saat sungai naik.
Berapa lama pekerjaan untuk lahan 1.000 meter persegi di Kawali?
Biasanya satu hari pengambilan data dan dua sampai tiga hari pengolahan. Tambahan waktu muncul bila bidang berada di deretan rumah yang saling menempel, karena alat harus berdiri di bahu jalan dan pengukuran mengikuti lalu lintas. Bidang di lereng Cisaga menuntut penampang melintang tambahan.
Apakah foto drone cukup untuk permukiman memanjang di Cikoneng?
Tidak. Dari atas yang terekam adalah atap dan tajuk pohon, bukan ambang pintu, dasar saluran, atau selisih tinggi antar rumah yang menempel. Foto udara dipakai sebagai pelengkap untuk melihat batas kavling yang masih terbuka; tinggi titik tetap diambil dengan alat ukur sudut dan jarak.
Apakah peta topografi bisa dipakai menetapkan batas tanah?
Tidak. Peta topografi menunjukkan bentuk permukaan, bukan batas pemilikan. Patok yang dipasang di lapangan hanya acuan pengukuran, dan penetapan batas tetap kewenangan kantor pertanahan melalui pengukuran kadastral. Yang bisa diberikan adalah posisi patok terhadap bangunan dan jalan di sekitarnya.
