Jasa Topografi di Cianjur

Jasa Topografi Cianjur: Tiga Relief, Satu Lembar Peta


Kabupaten Cianjur membentang dari garis pantai Samudra Hindia sampai puncak Gunung Gede: 3.840 kilometer persegi, ketinggian 7 sampai 2.962 meter di atas permukaan laut. Di antara dua ujung itu ada tiga relief yang tidak bisa dipetakan dengan satu resep. Kota Cianjur berdiri pada dataran aluvial sekitar 450 meter; Cipanas dan Pacet menempel di lereng Gede–Pangrango; Cidaun dan Agrabinta menghadap pantai selatan. Jasa topografi Cianjur karena itu selalu dimulai dengan menetapkan relief bidangnya lebih dulu.

Alat dan prosedurnya diuraikan pada halaman jasa pemetaan topografi. Yang berubah dari satu kecamatan ke kecamatan lain adalah keputusan yang menunggu di balik lembar peta: tinggi platform villa, ambang saluran sawah, atau elevasi lantai terhadap jalan pesisir.

Tiga relief, tiga kerapatan titik

Dataran tengah meliputi kota Cianjur, Karangtengah, Sukaluyu, dan Ciranjang. Kemiringannya 0 sampai 3 persen, sungai mengalir lambat, dan sawah berpetak hampir tidak punya beda tinggi yang terlihat mata. Lereng utara di Cipanas, Pacet, dan Sukaresmi naik dari 1.000 ke 1.450 meter dengan kemiringan 15 sampai 40 persen. Pesisir selatan di Cidaun, Agrabinta, dan Sindangbarang hanya dataran sempit 0 sampai 50 meter, dengan bukit curam tepat di belakang kampung.

Perbedaan itu menentukan jumlah titik per hektar, selang kontur, dan lama pengolahan. Satu lembar 1:1.000 yang rapi untuk sawah di Karangtengah menjadi blok hitam di Pacet.

Dataran tengah: sawah, irigasi, dan beda tinggi yang mudah hilang

Pada kemiringan 1 persen, kontur selang 0,5 meter berjarak 50 meter; pada 3 persen jaraknya 17 meter. Peta terlihat lapang, tetapi beda tinggi kecil justru paling menentukan. Saluran irigasi yang lebih tinggi 15 sentimeter dari petak sebelah membuat air tidak masuk; petak yang diurug 40 sentimeter untuk perumahan membuat air balik ke sawah tetangga.

Karena itu titik tinggi diambil di pematang, dasar saluran, tutup saluran, ambang pintu, dan permukaan jalan desa, bukan hanya di sudut bidang. Foto udara membantu melihat pola petak dan jalan, tetapi tinggi pematang yang sempit tetap diukur dari darat. Di Karangtengah dan Sukaluyu, urugan perumahan baru jarang lebih tebal dari 80 sentimeter, tetapi batas tanah asli dan timbunan tetap perlu digambar terpisah.

Lereng Gede–Pangrango: Cipanas, Pacet, dan kontur yang berimpit

Cipanas berada sekitar 1.100 meter, Puncak 1.450 meter, dan Pacet di antaranya. Pada kemiringan 20 persen, kontur selang 0,5 meter hanya berjarak 2,5 meter di lapangan; pada 35 persen jaraknya 1,4 meter. Dicetak 1:1.000, jarak itu menjadi 2,5 dan 1,4 milimeter, sehingga garis menyatu dan kontur tidak terbaca.

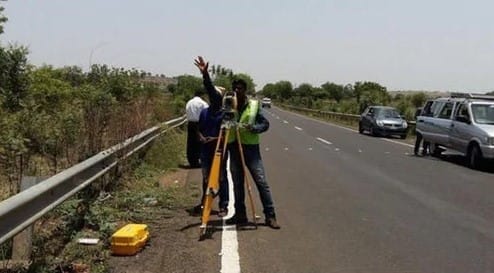

Total station saat pengukuran topografi lahan untuk keperluan perencanaan
Pengukuran bidang di lereng utara: alat berdiri di titik yang masih aman, sasaran dipasang di dinding dan patok.

Untuk studi kawasan dipakai selang 1 meter pada 1:2.000. Untuk kavling villa yang akan digali, selang 0,25 meter pada 1:500 lebih berguna karena jarak antarkontur kembali ke 2 sampai 5 milimeter. Pengukuran memakai total station dengan benchmark beton di jembatan, sebab sinyal GNSS terhalang tajuk pohon dan dinding lembah.

Kavling villa dan pekerjaan cut and fill

Villa di Cipanas dan Pacet umumnya berdiri di kavling 300 sampai 800 meter persegi pada lereng asli 20 sampai 35 persen. Platform datar dibentuk dengan memotong sisi atas dan menimbun sisi bawah, lalu menahan tepinya dengan dinding beton atau batu setinggi 1,5 sampai 4 meter. Kontur yang ditarik dari permukaan platform akan tampak rata dan menyesatkan.

Yang diukur adalah dua permukaan: tanah asli sebelum dibentuk dan platform rencana. Garis batas bidang, tepi galian, kaki serta puncak dinding, tinggi platform, elevasi jalan masuk, dan saluran di atas serta di bawah kavling dicatat sendiri-sendiri. Volume galian dan timbunan dihitung dari selisih kedua permukaan itu, dipakai memperkirakan angkutan tanah dan kebutuhan penahan.

Pada timbunan dalam, daya dukung tanah dasar tidak bisa dibaca dari peta. Pemeriksaan dilakukan lewat sondir tanah Cianjur atau uji plate bearing bila lantai akan memikul beban kendaraan.

Pesisir selatan: pantai sempit di bawah bukit

Cidaun, Agrabinta, dan Sindangbarang hanya punya dataran selebar beberapa ratus meter sampai dua kilometer sebelum bukit kembali menanjak. Kontur di dataran jarang, di bukit rapat, dan muara sungai berpindah setelah banjir. Kampung nelayan berdiri 1 sampai 3 meter di atas muka laut, sebagian di atas tanah timbunan.

Pengukuran diikat ke muka laut rata-rata supaya angka elevasi tetap berarti saat pasang tertinggi. Yang dicatat: tinggi lantai rumah, ambang jalan pesisir, dasar saluran, dan garis air pasang. Untuk kolam atau tambak, beda 20 sentimeter antara dasar kolam dan saluran pembuang menentukan apakah air bisa dikeringkan.

Air dari hulu: Cikundul, saluran kota, dan banjir

Daerah aliran Cikundul di lereng utara termasuk kawasan yang sering dilanda banjir bandang. Air turun cepat dari Cipanas dan Cugenang, lalu menuju Waduk Cirata di Cikalongkulon. Pada saluran kota yang kemiringannya 0,2 persen, beda tinggi sepanjang 150 meter hanya 30 sentimeter; endapan 10 sentimeter sudah cukup memperlambat aliran dan menaikkan muka air.

Pengukuran karena itu mencatat lebih dari muka tanah: invert dasar saluran di titik pertemuan, tinggi tutup terhadap jalan, ambang pintu rumah, dan bekas garis genangan di dinding. Saluran yang tertutup beton dibuka di dua atau tiga titik untuk memastikan dasarnya tidak lebih tinggi dari hilir. Selisih 5 sentimeter bisa membalik arah aliran satu kampung.

Skala, selang kontur, dan jumlah titik

Skala dipilih dari keputusan yang akan diambil. Selang kontur mengikuti skala, dan jarak antarkontur di lapangan adalah selang dibagi kemiringan.

KeperluanSkala petaSelang konturYang diputuskan
Studi kelayakan kawasan wisata di lereng, di atas 2 hektar1:2.0001 meterTahap galian, jalur akses, arah aliran permukaan
Rencana tapak villa dan lampiran PBG1:1.0000,5 meterTinggi lantai terhadap jalan, batas galian dan timbunan
Kavling villa dengan dinding penahan dan dua platform1:5000,25 meterPosisi tebing, saluran, beda 10–20 cm
Sawah, irigasi, dan perumahan di dataran tengah1:1.0000,5 meterArah aliran, beda tinggi 10 cm sepanjang 100 meter

Jumlah titik mengikuti bentuk permukaan. Bidang 1.000 meter persegi di dataran cukup 25 sampai 35 titik; bidang yang sama di lereng 45 sampai 60 titik; kavling villa dengan dinding penahan dan dua platform menuntut 60 sampai 80 titik. Semua tinggi diikat ke benchmark tetap dan koordinat memakai TM-3 zona 48.1 bila berkas akan digabung dengan gambar dinas. Patok ditandai paku dan cat, disertai sketsa jarak ke sudut pagar, karena di lahan yang sedang dibangun patok lebih sering hilang tertimbun material.

Titik tinggi yang sama menjadi acuan boring SPT dan penyelidikan tanah lain; jumlah titik uji tidak dibagi rata per luas, seperti dijelaskan pada satu titik sondir berapa m2.

Lembar yang diserahkan dan yang dibaca saat mengurus PBG

Yang diserahkan: peta situasi berkontur, potongan memanjang dan melintang jalan masuk, tabel koordinat dan tinggi titik, rekap galian-timbunan, foto patok, serta berkas digital DWG dan PDF. Tiap lembar memuat benchmark, tanggal, dan alat yang dipakai.

Pada permohonan PBG, yang diperiksa adalah hubungan tapak dengan jalan: tinggi lantai terhadap ambang jalan, arah pelepasan air, dan apakah saluran penerima lebih rendah. Di lereng Cipanas dan Pacet, petugas juga melihat apakah galian meninggalkan tebing tanpa penahan. Acuan di lapangan bukan batas pemilikan; penetapan batas tanah tetap kewenangan kantor pertanahan melalui pengukuran kadastral.

Layanan kami yang lain di Cianjur

  • jasa sondir tanah Cianjur — setelah elevasi tapak ditetapkan, supaya grafik konus dan rencana pondasi mengacu ke permukaan yang sama.

Komponen biaya pengujian dirinci di biaya uji sondir tanah; siapa kami dan wilayah kerja yang dilayani ada di tentang kami.

Pertanyaan yang sering diajukan tentang topografi Cianjur

Berapa skala peta yang diminta untuk lampiran PBG di Cianjur?

Umumnya 1:1.000 dengan selang kontur 0,5 meter, memuat batas bidang, tinggi lantai terhadap muka jalan, dan arah pelepasan air. Untuk kavling villa di lereng, 1:500 lebih sering diminta karena tebing dan saluran harus terlihat. Ketentuan akhir mengikuti petunjuk dinas yang memeriksa berkas, jadi skalanya disepakati sebelum pengukuran.

Mengapa selang kontur 0,5 meter terlalu rapat di lereng Cipanas?

Karena jarak antarkontur adalah selang dibagi kemiringan. Pada lereng 30 persen, kontur 0,5 meter hanya berjarak 1,7 meter; dicetak 1:1.000 jaraknya 1,7 milimeter dan garis saling menempel. Untuk studi kawasan dipakai selang 1 meter pada 1:2.000, sedangkan kavling yang digali tetap 0,25 meter pada 1:500.

Apakah kavling villa perlu diukur sebelum cut and fill?

Perlu. Setelah platform dibentuk, bentuk tanah asli hilang dan volume galian-timbunan tidak bisa dihitung ulang. Pengukuran sebelum pekerjaan mencatat lereng asli, batas bidang, dan tinggi jalan masuk; sesudahnya dicatat platform, dinding, dan saluran. Selisih kedua permukaan itu yang dipakai untuk angkutan tanah dan perencanaan penahan.

Berapa lama pengukuran lahan 1.000 meter persegi di dataran tengah?

Sekitar setengah hari untuk pengambilan data, ditambah satu sampai dua hari pengolahan. Bidang sawah terbuka cepat selesai karena titiknya jarang; waktu bertambah bila terbagi pematang, saluran tertutup, dan bangunan.

Apakah lahan di pesisir selatan Cianjur bisa dipetakan?

Bisa, dengan catatan waktu mobilisasi. Perjalanan ke Cidaun atau Agrabinta memakan tiga sampai empat jam dari kota Cianjur, sehingga pengukuran biasanya digabung dalam satu jadwal. Elevasi diikat ke muka laut rata-rata supaya tinggi lantai dan saluran tetap berarti saat pasang, dan garis air pasang dicatat terpisah dari muka tanah.

Apakah hasil ukur menentukan tinggi lantai villa terhadap jalan?

Ya. Angka itu dipakai menetapkan tinggi lantai terhadap ambang jalan, bukan halaman, supaya air tidak berbalik masuk. Pada kavling lereng, tinggi platform juga mempertimbangkan saluran di sisi atas, karena air dari hulu datang lebih cepat daripada yang bisa dibuang.
